核心優勢
◇XYZ三軸和壓力調節均采用線性直驅電機，精度高、速度快、耐磨損，直驅電機不需要機械傳動裝置，長期使用后不會產生機械間隙。
◇特有的焊接質量監控系統，對焊接過程中鋁絲形變、超聲功率、阻抗、電壓電流、相位等參數進行實時跟蹤，并采用模板匹配法對焊接質量進行實時判斷，確保焊接品質穩定可靠。
.png "粗鋁絲壓焊機 (2).png")

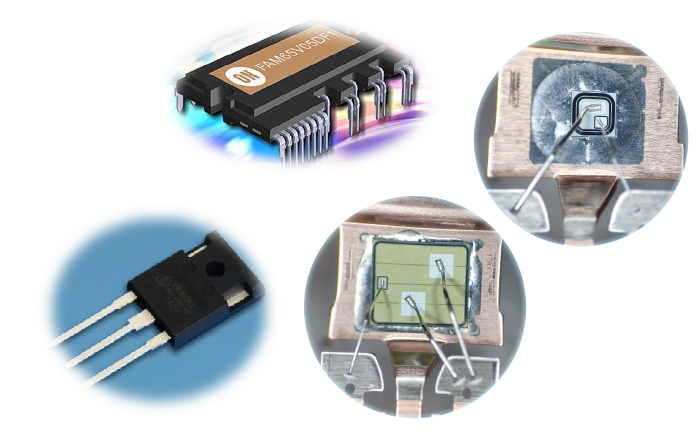

可用于TO-220、TO-263 、TO -252、TO-247 、TO-3P等功率器件引線鍵合，兼容單排、雙排產品，能根據產品需求定制4排夾具。
◇ 適用于：功率半導體器件引線鍵合。
◇ 可用于TO-220、TO-263 、TO -252、TO-247 、TO-3P等功率半導體器件的引線鍵合，兼容單排、雙排產品，可根據產品需求定制4排夾具。
索取報價
◇XYZ三軸和壓力調節均采用線性直驅電機，精度高、速度快、耐磨損，直驅電機不需要機械傳動裝置，長期使用后不會產生機械間隙。
◇特有的焊接質量監控系統，對焊接過程中鋁絲形變、超聲功率、阻抗、電壓電流、相位等參數進行實時跟蹤，并采用模板匹配法對焊接質量進行實時判斷，確保焊接品質穩定可靠。
| 類別 | K530粗鋁絲壓焊機 |
| 工作溫度 | 15℃～30℃ |
| 工作濕度 | 50%～55%RH |
| 工作環境 | ISO 8(FED 100,000)或以上無塵間 |
| 電源電壓 | AC220V±5%、50Hz/60Hz |
| 外觀尺寸 | 長1650 x 寬1200 x 高1800 mm |
| 機器總重 | 約600Kg |
| 料盒尺寸 | 20-80mm 50-170mm 115-265mm |
| 線軸尺寸 | 50-120mm外徑 22-45mm寬徑 10-11mm內徑 |
| 焊頭電機 | Z分辨率：0.5um MinZ分辨率：0.5um 焊頭行程：40mm 驅動方式：VCM直驅電機 |
| XY工作臺 | XY分辨率：0.1um 行程區域：80X80 mm 驅動方式：AC線性電機 |
| 圖像系統 | 定位精度：1.0um（亞像素） 識別方式：灰度/形狀 匹配 模板數量：99個主模板，99個輔助模板 |
| 焊接參數 | 超 聲 功 率：0-50W 超 聲 頻 率：62KHz 焊 接 壓 力：30gf-1500gf 旋 轉 角 度：±220° 鋁 線 直 徑：φ125～500μm（5～20mil） |
| 設備性能 | 定位精度：±2.5um 焊線周期：Min: 100ms/W 典型產能：6500PCS/H (@TO220) |
| 夾具和上下料 | 邦頭數量：K530:2個，K550:1個 夾具系統：可兼容單排/雙排/4排TO產品 上下料系統：獨立自動上料、下料系統 |
